Download XCMG Wheel Loader ZL50GN Spare Parts Manual PDF (English)

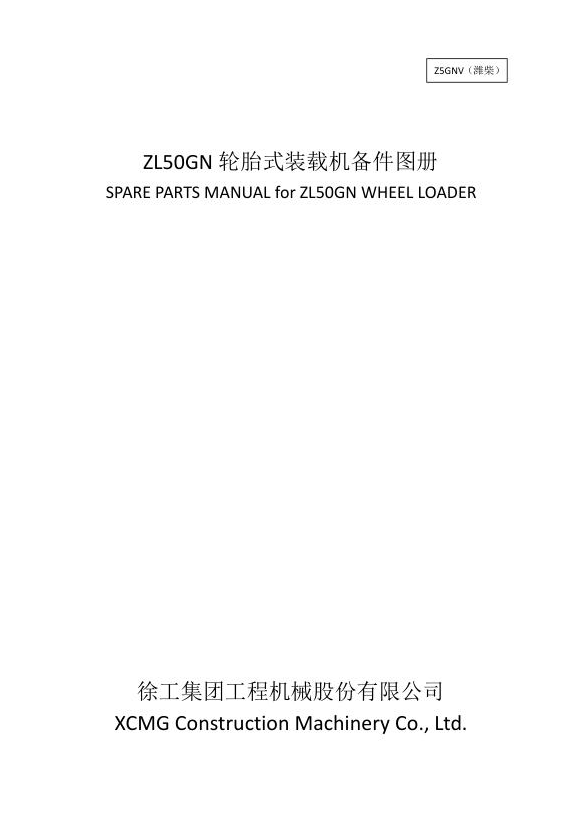

XCMG Wheel Loader ZL50GN Spare Parts Manual PDF provides complete parts information, component details, part numbers, and assembly illustrations for efficient maintenance and repair. This manual is designed for technicians, operators, and service professionals working on XCMG ZL50GN wheel loaders. It helps identify genuine spare parts, understand machine structure, and simplify troubleshooting and servicing procedures. Download the XCMG ZL50GN Spare Parts Manual PDF to improve repair accuracy, reduce downtime, and ensure proper equipment maintenance. www.themanualsgroup.com

MODEL COVERED :
XCMG ZL50GN Wheel Loader

CONTENTS INCLUDED :
定期维护保养件清单（潍柴）
PERIODICALLY REPLACED PARTS
定期维护保养件清单（上柴）
PERIODICALLY REPLACED PARTS
随车工具
ATTACHED TOOLS
整机装配图
FINAL ASS’Y DRAWING
发动机系统
ENGINE SYSTEM
液压油散管路
HYDRAULIC RADIATOR PIPE
双变油散管路
T/C RADIATOR PIPE
油门操纵
ACCELERATOR PEDAL
燃油箱总成
FUEL TANK ASSEMBLY
散热器总成
RADIATOR ASSEMBLY
减震器组件
RUBBER SHIM
发动机系统易损件清单 0～2000小时
ENGINE SYSTEM QUICK-WEAR PART 2000～4000h
发动机系统易损件清单 2000～4000小时
ENGINE SYSTEM QUICK-WEAR PART 2000～4000h
发动机系统易损件清单 40000～6000小时
ENGINE SYSTEM QUICK-WEAR PART 40000～6000h
双变系统
TRANSMISSION SYSTEM
发变对接组件
JOINT
å˜é€Ÿç®±åŠ æ²¹ç®¡
OIL PIPE
支架总成
BRACKET ASS’Y
滤清器安装
FILTER ASS’Y
滤清器
FILTER
呼吸器组件
AIR FILTER
呼吸器总成
AIR FILTER
2BS315A(D)V低转速变速器总成
TRANSMISSION ASS’Y
液力变矩器
TORQUE CONVERTER
壳体安装
TRANSMISSION HOUSING FIXING
驱动齿轮安装
DRIVE GEAR FIXING
三轴总成
THREE SHAFTS ASS’Y
超越离合器
OVERRUN CLUTCH
四轴总成(1)
FOUR SHAFTS ASS’Y
四轴总成(2)
FOUR SHAFTS ASS’Y
五轴总成
FIVE SHAFTS ASS’Y
变速泵
GEARSHIFT PUMP
变速操纵阀
GEARSHIFT CONTROL VALVE
油底壳安装
OIL SUMP FIXING
驱动桥系统
AXLE SYSTEM
前桥组件
FRONT AXLE ASS’Y
后桥组件
REAR AXLE ASS’Y
固定轮胎组件
TYRE
轮辋
RIM ASS’Y
å›ºå®šåŽä¼ åŠ¨è½´ç»„ä»¶
REAR TRANSMISSION SHAFT
åŽä¼ åŠ¨è½´æ€»æˆ
REAR TRANSMISSION SHAFT
支撑座总成安装
SUPPORTING SEAT
ä¸­é—´ä¼ åŠ¨è½´å®‰è£…
MEDIUM TRANSMISSION SHAFT
ä¸­é—´ä¼ åŠ¨è½´æ€»æˆ
MEDIUM TRANSMISSION SHAFT
å‰ä¼ åŠ¨è½´å®‰è£…
FRONT TRANSMISSION SHAFT
å‰ä¼ åŠ¨è½´æ€»æˆ
FRONT TRANSMISSION SHAFT
前驱动桥总成
FRONT DRIVING AXLE ASS’Y
前桥主减速器总成
FRONT MAIN REDUCTOR ASS’Y
轮边减速器总成
PLANETARY REDUCTOR ASS’Y
制动器总成
BRAKE ASS’Y
后驱动桥总成
REAR DRIVING AXLE ASS’Y
后桥主减速器总成
REAR MAIN REDUCTOR ASS’Y
轮边减速器总成
PLANETARY REDUCTOR ASS’Y
台架系统
PLATFORM SYSTEM
前车架系统
FRONT FRAME SYSTEM
前车架润滑管路
LUBRICATION GROUP
前车架上铰接孔组件
UPPER HITCH GROUP
下铰接孔组件
LOWER HITCH GROUP
前后车架对接组件
PIN GROUP(ARTICULATING)
固定动臂组件
PIN GROUP(LIFT ARM)
固定动臂缸组件
PIN GROUP(LIFT CYLINDER)
固定翻斗缸组件
PIN GROUP(TILT CYLINDER)
固定转向缸组件
PIN GROUP(STEERING CYLINDER)
固定前罩组件
FRONT COVER GROUP
后车架系统
REAR FRAME SYSTEM
固定杆组件
LOCK BAR GROUP
固定转向销组件
PIN GROUP
固定挡板组件
SHEET GROUP
固定付车架组件
SWAY BRACKET GROUP
付车架黄油管组件
LUBRICATION GROUP
固定配重组件
COUNTERWEIGHT MOUNT GROUP
机罩固定组件
HOOD MOUNT GROUP
驾驶室固定组件
CAB MOUNT GROUP
工作液压系统（一）
WORKING HYDRAULIC SYSTEM(1)
液压油箱
TANK
呼吸阀组件
AIR FILTER GROUP
P7260-100/10工作泵组件
P7260-100/10 PUMP GROUP
双联齿轮泵
PUMP
液压泵安装组件
PUMP INSTALLATION GROUP
工作泵吸油钢管组件
PIPE GROUP
转向泵组件
VALVE GROUP
转向泵
PUMP
回油接头块组件
BLOCK GROUP
油箱吸油钢管组件
TUBE GROUP
油箱回油钢管组件
TANK PIPE GROUP
转向泵吸油钢管组件
PIPE GROUP
转向泵吸油胶管
HOSE
工作泵吸油胶管组件
HOSE GROUP
回油钢管固定组件
PLANK GROUP
工作液压系统（二）
WORKING HYDRAULIC SYSTEM(2)
D32多路阀管路组件
TUBE GROUP
翻斗油缸组件
TURNING CYLINDER GROUP
翻斗油缸
TILT CYLINDER
左动臂油缸
LEFT BOOM CYLINDER
右动臂油缸
RIGHT BOOM CYLINDER
动臂钢管固定组件
BOOM TUBE FIXED GROUP
转向液压系统
STEERING HYDRAULIC SYSTEM
转向液压系统
STEERING HYDRAULIC SYSTEM
流量放大阀组件
VALVE GROUP
流量放大阀
VALVE GROUP
右转向缸组件
RIGHT TURNING CYLINDER GROUP
右转向缸
RIGHT TURNING CYLINDER
左转向缸组件
LEFT TURNING CYLINDER GROUP
左转向缸
LEFT TURNING CYLINDER
转向器组件
STEERING GROUP
管夹总成
HOSE CLAMP ASSE＇Y
限位阀组件
LIMIT VALVE GROUP
限位阀
LIMIT VALVE
转向限位杆组件
STEERING LIMIT LEVER GROUP
流量放大软管固定组件
HOSE FIXED GROUP
转向器软管固定组件
HOSE FIXED GROUP
操纵系统
ARTICULATED LINE
两联液控分配阀组件
VALVE GROUP
多路阀D32
MAIN VALVE
驾驶室先导管路
GUIDE LINE
球阀总成
VALVE ASSE’Y
CRV-00(Y1)单手柄两联先导阀组件
VALVE GROUP
单手柄先导阀
PILOT VALVE
压力选择阀组件
PRESSURE CONTROL VALVE GROUP
先导泵出油块组件
BLOCK GROUP
管夹总成
HOSE CLAMP ASSE’Y
管夹总成
HOSE CLAMP ASSE’Y
铰接管路
ARTICULATED LINE
分配阀回油钢管组件
PIPE GROUP
分配阀回油钢管固定组件
TUBE FIXED GROUP
分配阀进油块组件
MAIN VALVE BLOCK GROUP
转向泵出油块组件
PUMP BLOCK GROUP
卸荷阀组件
UNLOADING VALVE GROUP
卸荷阀
UNLOADING VALVE
管夹组件
HOSE CLAMP GROUP
转向泵出油块组件
PUMP BLOCK GROUP
管夹总成
HOSE CLAMP GROUP
翻斗钢管固定组件
TUBE FIXED GROUP
管夹组件
HOSE CLAMP GROUP
集中测压系统
PRESSURE SYSTEM
æ ‡é…é“²æ–—(3.0)
BUCKET ASSEMBLY
可换刀板总成
BLADE ASSEMBLY
制动系统
BRAKE SYSTEM
组合阀组件
MULTIFUNCTION VALVE ASS’Y
SH380A-3511010组合阀修理包
FILTER VALVE REPAIR BOX
储气筒总成
AIR RESERVOIR ASS’Y
制动控制器组件
BRAKE VALVE ASS’Y
制动控制器
BRAKE VALVE
åŠ åŠ›ç¼¸ç»„ä»¶
ENERGIZING CYLINDER
XZ50K-3510002åŠ åŠ›æ³µä¿®ç†åŒ…
BOOSTING PUMP REPAIR BOX
呼吸器总成
AIR FILTER
手制动控制器组件
HANDLE BRAKE GOVERNOR ASS’Y
手控制动阀总成
HANDLE BRAKE GOVERNOR
æ‰‹åˆ¶åŠ¨åŠ åŠ›ç¼¸ç»„ä»¶
HANDLE BRAKE CYLINDER
æ‰‹åˆ¶åŠ¨åŠ åŠ›ç¼¸æ€»æˆ
HANDLE BRAKE CYLINDER
切断气缸组件
BRAKE CYLINDER ASS’Y
切断气缸总成
BRAKE CYLINDER ASS’Y
储气筒进气管组件
AIR PIPE ASS’Y
前桥制动油管组件
FTONT AXLE BRAKE PIPE
后桥制动油管组件
REAR AXLE BRAKE PIPE
驾驶室系统
CAB SYSTEM
驾驶室总成
CAB COVER
驾驶室总成
CAB COVER
玻璃总成
GLASS ASSEMBLY
内饰总成
TRIM ASSEMBLY
转向柱总成
STEERING COLUMN ASSEMBLY
电气系统
ELECTRICAL SYSTEM
前车架电气
FRONT CHASSIS ELECTRICAL SYSTEM
前大灯
FRONT FLOOD LAMP
左灯架总成
LEFT FRONT LAMP PROTECTOR ASSEMBLY
右灯架总成
RIGHT FRONT LAMP PROTECTOR ASSEMBLY
驾驶室电气
CAB ELECTRICAL SYSTEM
驾驶室电气
CAB ELECTRICAL SYSTEM
收放机总成
RADIOGRAM
雨刮器
WINDSHIELD WIPER
集中控制盒
CONTROL BOX
驾驶室线束密封总成
SEAL ASSEMBLY
雨刮器
WINDSHIELD WIPER
工作灯
WORKING LAMP
后车架电气
REAR CHASSIS ELECTRICAL SYSTEM
后车架电气
REAR CHASSIS ELECTRICAL SYSTEM
机罩系统
ENGINE HOOD SYSTEM
机罩系统易损件清单 0~2000小时
ENGINE HOOD SYSTEM QUICK-WEAR PART 0~2000h
工作连杆系统
WORKING LINKAGE SYSTEM
易损件（0~2000小时）
易损件（2000~4000小时）
易损件（4000~6000小时）
空调系统
AIR-CONDITIONER SYSTEM
压缩机及接头组件
COMPRESSOR AND JOINT ASS’Y
冷凝器组件
CONDENSER ASS’Y
冷凝器总成
CONDENSER
蒸发器组件
EVAPORATE ASS’Y
空调壳体
AIR CONDITIONING SHELL
蒸发器总成
EVAPORATE
